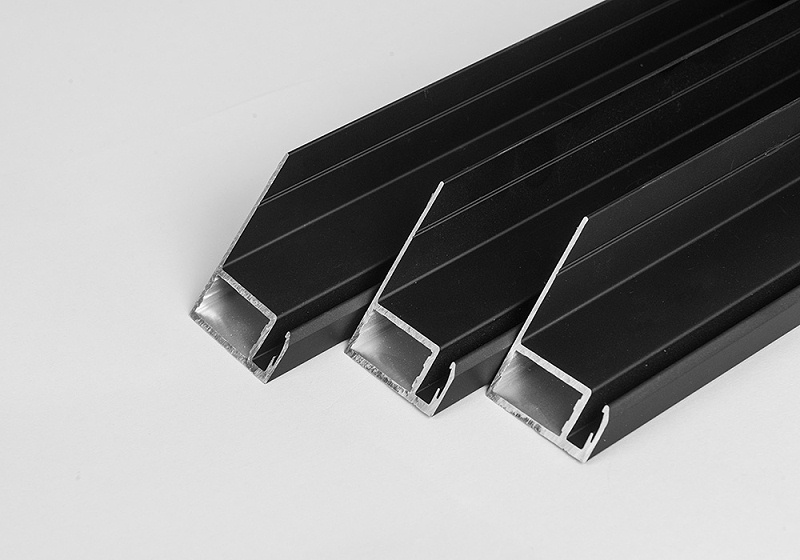

太陽能邊框的原材料是鋁合金擠壓型材。太陽能邊框型材雖然外形看似簡單，但型材巧妙的設計既節約材料，又組裝方便，無需焊接也無需螺栓連接。我們今天來談一談太陽能邊框的設計要素：

1、型材腔體設計

太陽能邊框型材的腔體除了用來裝角碼之外，還起到增加型材強度的作用。腔體設計不宜太小也不宜過大，腔體太小不易擠出，而且腔體小了之后，角碼就要做很薄，會影響角碼強度，組裝難度也加大了。如果腔體過大就會造成材料浪費，成本增加。

2、型材高度設計

型材的高度對于型材的抗彎截面模量有重要影響，前幾年的組件型材高度基本在30～50mm范圍內。型材高度對生產成本和運輸成本會有影響。所以 目前型材高度的設計也越來越小，不過基本上不會低于30mm 。

3、型材壁厚設計

光伏型材的截面壁厚對型材的強度影響是比較大的，過去太陽能邊框的厚度都要達到1.5mm以上，但隨著光伏平價上網，降本增效，壁厚也減薄了。為了達到強度要求光伏邊框材質基本都換成了6005牌號的鋁合金。
